氣動調節閥如何按結構型式分類，你知道嗎？

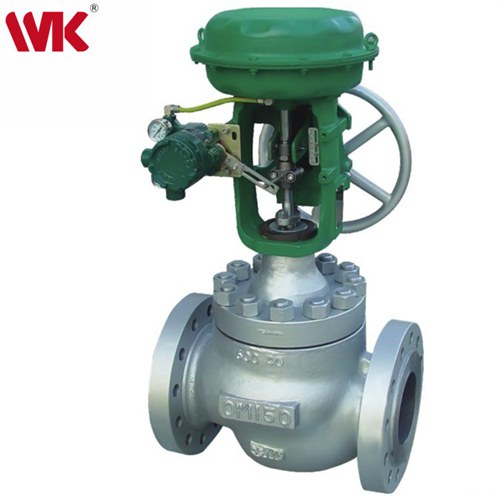

氣動調節閥主要由氣動執行機構、閥體和附件三部分組成。執行機構以潔凈壓縮空氣為動力，接收4~20毫安電信號或20~100KPa氣信號，驅動閥體運動，改變閥芯與閥座間的流通面積，從而達到調節流量的作用。氣動調節閥按結構型式主要有六大分類，下面小編就來詳細解說下。
一.按氣動執行機構的形式分類
① 薄膜執行機構。又分直裝式(正作用和反作用)及側裝式(正作用和反作用)。
② 活塞執行機構。又分比例式(正作用和反作用)和二位式。
③ 長行程執行機構。
④ 滾動薄膜執行機構。
二.按氣動調節閥調節形式分類
①調節型;②切斷型;③調節切斷型。
三.按移動形式分類:
①直行程;②角行程。
四. 按閥芯形狀分類:
①平板形閥芯;②柱塞形閥芯;③窗口形閥芯;④套筒形閥芯;⑤多級形閥芯;⑥偏旋形閥芯;⑦蝶形閥芯;⑧球形閥芯。
五. 按氣動調節閥流量特性分類:
①直線;②等百分比;③拋物線;④快開。
六.按上閥蓋形式分類:
①普通型;②散(吸)熱型;③長頸型;④波紋管密封型。
感謝您耐心的閱讀！昆山立信隆10年專注蒸汽液體閥門研發制造，主營氣動調節閥、蒸汽疏水閥，v型球閥，角座閥等工業閥門，江蘇源頭閥門生產廠家，直接面對用戶，為客戶精準選型，現場勘查，管道系統優化，產品交付等閥門全套解決方案，讓流體運行更穩定，更安全！想了解更多信息可登陸立信隆官網，官方網址：www.forkec.com，或撥打免費咨詢熱線400 111 9611。
