加熱溫度穩定和熱效率高的設備上，可安裝杠桿浮球式疏水閥！
為了正確選擇、合理使用、妥善維護、創新研制各種類型的疏水閥，以滿足現代工業的需要，今天我們就介紹其中的一種類型疏水閥-杠桿浮球式疏水閥。
浮球式疏水閥是一種密閉浮子式疏水閥，具有連續排水的特點，凝結水形成以后，能夠及時地排出。凝結水多時，疏水閥的排水量隨之增大；凝結水少時，疏水閥的排量隨之減少，不會造成蒸汽加熱設備內積水和加熱溫度不穩定的現象。因此，在要求升溫速度快，加熱溫度穩定和熱效率高的設備上，都可安裝杠桿浮球式疏水閥。
為了縮小疏水閥的體積，減輕重量，人們想了各種辦法，在不增大浮球直徑的條件下，提高疏水閥的排水能力和適用的工作壓力。為達到這個目的，制造了不同結構型式的杠桿浮球式疏水閥。各種型式之間亦各有利弊，應根據各生產廠的工藝條件和疏水閥的不同性能參數范圍進行選擇。
杠桿浮球式疏水閥
利用杠桿原理使浮球的上升力增大將近幾倍（由杠桿比決定)，從而增大開啟閥門的作用力，提高疏水閥適用的工作壓力和排水能力。增加杠桿機構以后，疏水閥體積雖然也稍大些，但比增大浮球直徑的體積要小得多
1.結構和工作原理
圖2-28為截止閥型杠桿浮球式疏水閥的結構示意圖。杠桿浮球式疏水閥排水穩定，漏氣率小，性能可靠，排出飽和水，但排量較小。
1.平衡雙閥座型杠桿浮球式疏水閥
為了適用于大排水量，采用平衡雙閥座型杠桿浮球式疏水閥（圖2-29）可增太排水孔的流通面積，因而增大了疏水閥的排水能力。同時由于在關閉狀態上、下兩閥所受壓力的方向相反，互相抵消，減小了開啟力。
2.滑閥型杠桿浮球式疏水閥
在截止閥型杠桿浮球式疏水閥的基礎上，將關閉件的活動方式，由截止閥改為滑閥型(圖2-30），這樣開啟閥門的作用力就可小于蒸汽壓力對閥門的作用力，而只需大于閥門壓緊的摩擦力即可，摩擦系數一般為0，3~0.4。此外，閥座上的排水孔可采取扁圓形，可以避免圓形排水孔容易產生旋渦而造成漏氣現象，同時可以減小關閉件的行程。
3.帶配重的杠桿浮球式疏水閥
上述截止閥型、平衡雙閥座型、滑閥型杠桿浮球式疏水閥，都可以增加配重（圖2-31)，利用配重抵消浮球的大部分重量，以增大開啟閥門的作用力。這種結構尤其適用于高壓蒸汽系統的杠桿浮球式疏水閥。因為壓力愈高，從強度考慮必須增加浮球的壁厚，因此浮球的自重也隨之增大，這樣就減少了浮球的上升力，壓力增高到一定程度，浮球自重W就可能增大到接近或大于凝結水作用于浮球的浮力，使浮球的上升力很小或根本浮不起來。在此情況下，增加配重可以平衡抵消浮球的一部分自重，增大浮球的上升力。
圖2-31-帶配重的杠桿浮球式疏水閥
杠桿浮球式疏水閥結構復雜，活動零件多，增加了發生故障的可能性，因此，大家要盡可能全面了解它，才能在遇到故障時及時解決，及時止損。
感謝您耐心的閱讀！想了解更多信息可進入立信隆閥門官網，昆山立信隆10年專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！提供全套閥門的解決方案。我們賣的不止是閥門，我們賣的是閥門的可靠性能！請立即撥打免費咨詢電話400 111 9611
浮球式疏水閥是一種密閉浮子式疏水閥，具有連續排水的特點，凝結水形成以后，能夠及時地排出。凝結水多時，疏水閥的排水量隨之增大；凝結水少時，疏水閥的排量隨之減少，不會造成蒸汽加熱設備內積水和加熱溫度不穩定的現象。因此，在要求升溫速度快，加熱溫度穩定和熱效率高的設備上，都可安裝杠桿浮球式疏水閥。

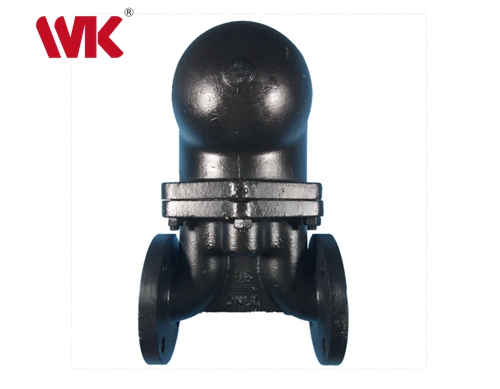

圖1-杠桿浮球式疏水閥
為了縮小疏水閥的體積，減輕重量，人們想了各種辦法，在不增大浮球直徑的條件下，提高疏水閥的排水能力和適用的工作壓力。為達到這個目的，制造了不同結構型式的杠桿浮球式疏水閥。各種型式之間亦各有利弊，應根據各生產廠的工藝條件和疏水閥的不同性能參數范圍進行選擇。
杠桿浮球式疏水閥
利用杠桿原理使浮球的上升力增大將近幾倍（由杠桿比決定)，從而增大開啟閥門的作用力，提高疏水閥適用的工作壓力和排水能力。增加杠桿機構以后，疏水閥體積雖然也稍大些，但比增大浮球直徑的體積要小得多
1.結構和工作原理
圖2-28為截止閥型杠桿浮球式疏水閥的結構示意圖。杠桿浮球式疏水閥排水穩定，漏氣率小，性能可靠，排出飽和水，但排量較小。

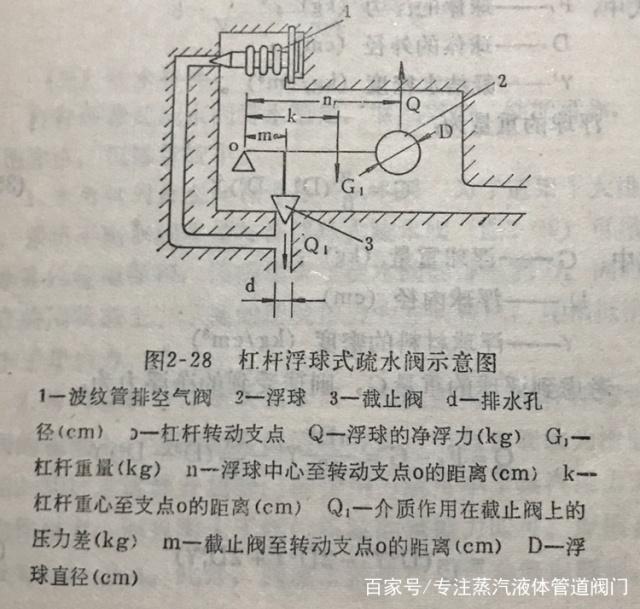

圖2-28-截止型杠桿浮球式疏水閥
1.平衡雙閥座型杠桿浮球式疏水閥
為了適用于大排水量，采用平衡雙閥座型杠桿浮球式疏水閥（圖2-29）可增太排水孔的流通面積，因而增大了疏水閥的排水能力。同時由于在關閉狀態上、下兩閥所受壓力的方向相反，互相抵消，減小了開啟力。

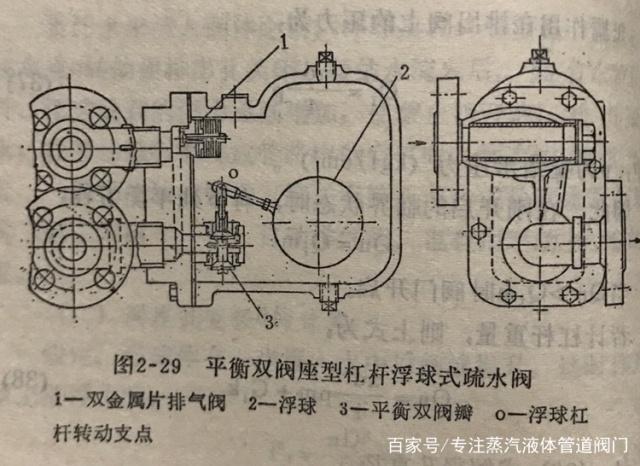

圖2-29-平衡雙閥座型杠桿浮球式疏水閥
2.滑閥型杠桿浮球式疏水閥
在截止閥型杠桿浮球式疏水閥的基礎上，將關閉件的活動方式，由截止閥改為滑閥型(圖2-30），這樣開啟閥門的作用力就可小于蒸汽壓力對閥門的作用力，而只需大于閥門壓緊的摩擦力即可，摩擦系數一般為0，3~0.4。此外，閥座上的排水孔可采取扁圓形，可以避免圓形排水孔容易產生旋渦而造成漏氣現象，同時可以減小關閉件的行程。

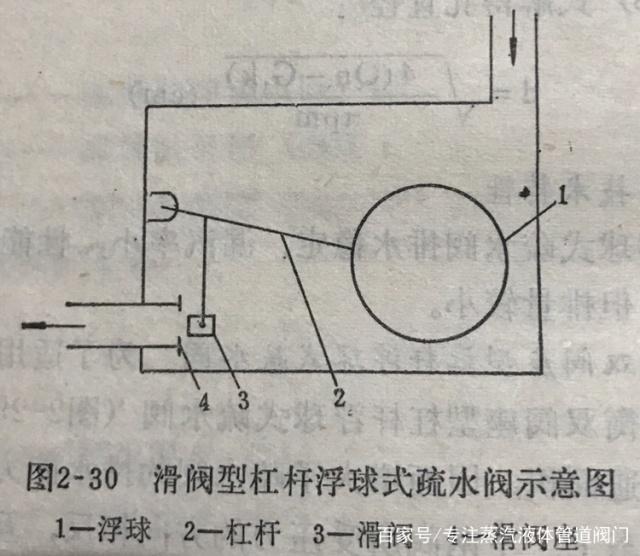

圖2-30-滑閥型杠桿浮球式疏水閥
3.帶配重的杠桿浮球式疏水閥
上述截止閥型、平衡雙閥座型、滑閥型杠桿浮球式疏水閥，都可以增加配重（圖2-31)，利用配重抵消浮球的大部分重量，以增大開啟閥門的作用力。這種結構尤其適用于高壓蒸汽系統的杠桿浮球式疏水閥。因為壓力愈高，從強度考慮必須增加浮球的壁厚，因此浮球的自重也隨之增大，這樣就減少了浮球的上升力，壓力增高到一定程度，浮球自重W就可能增大到接近或大于凝結水作用于浮球的浮力，使浮球的上升力很小或根本浮不起來。在此情況下，增加配重可以平衡抵消浮球的一部分自重，增大浮球的上升力。

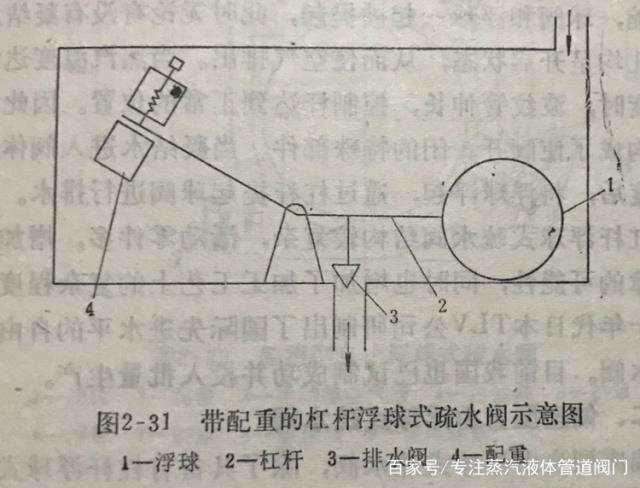

圖2-31-帶配重的杠桿浮球式疏水閥
杠桿浮球式疏水閥結構復雜，活動零件多，增加了發生故障的可能性，因此，大家要盡可能全面了解它，才能在遇到故障時及時解決，及時止損。
感謝您耐心的閱讀！想了解更多信息可進入立信隆閥門官網，昆山立信隆10年專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！提供全套閥門的解決方案。我們賣的不止是閥門，我們賣的是閥門的可靠性能！請立即撥打免費咨詢電話400 111 9611
